SVR
Shock & Vibration Reducer

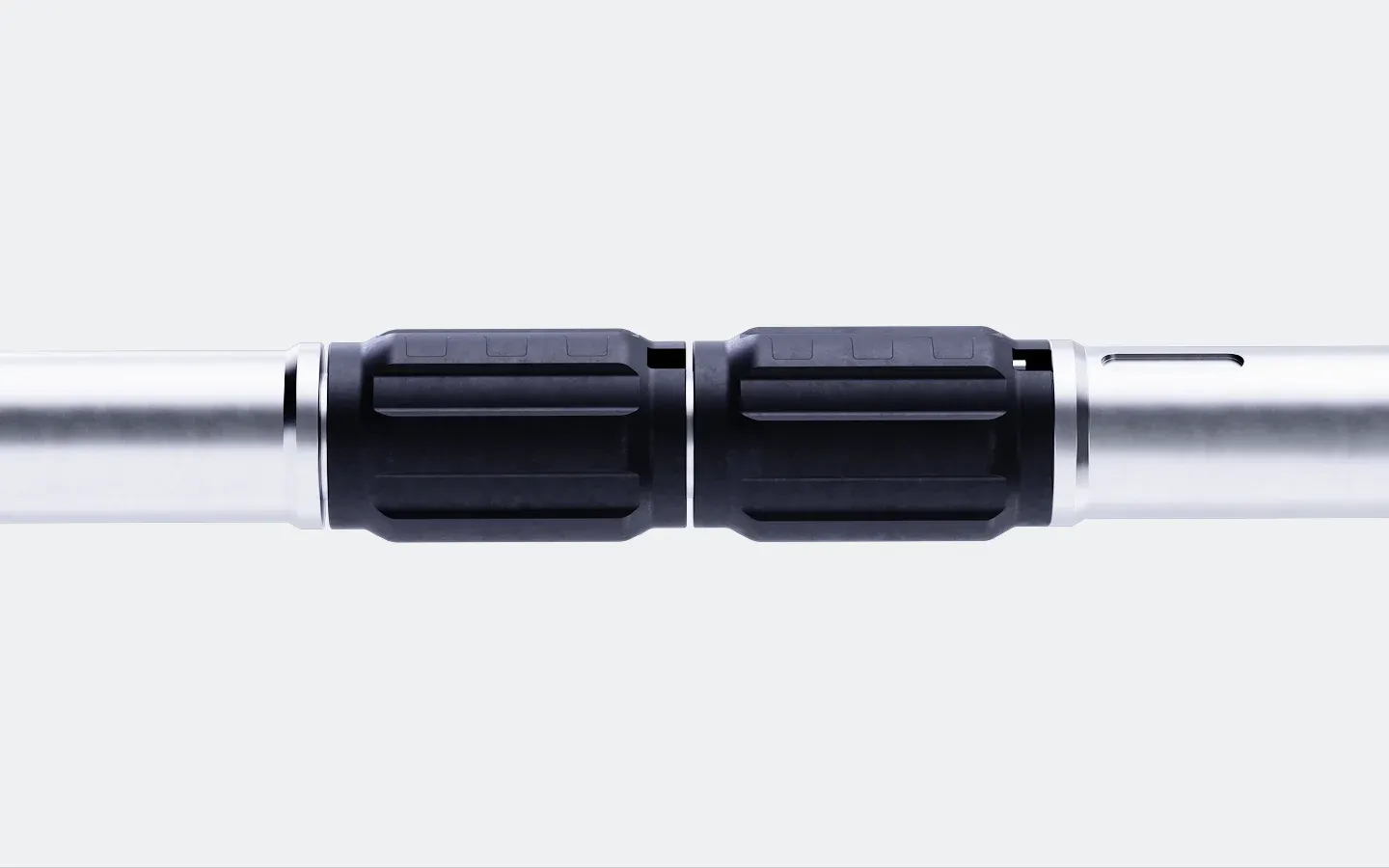

Переводник гашения ударов и вибраций в КНБК. Композитные износостойкие муфты не вращаются (прижаты к стенке), переводник вращается внутри муфты.
Эффект применения
Снижение крутящего момента в зоне установки 75–80%. Уменьшение Stick-Slip и ударно-вибрационных нагрузок на КНБК.

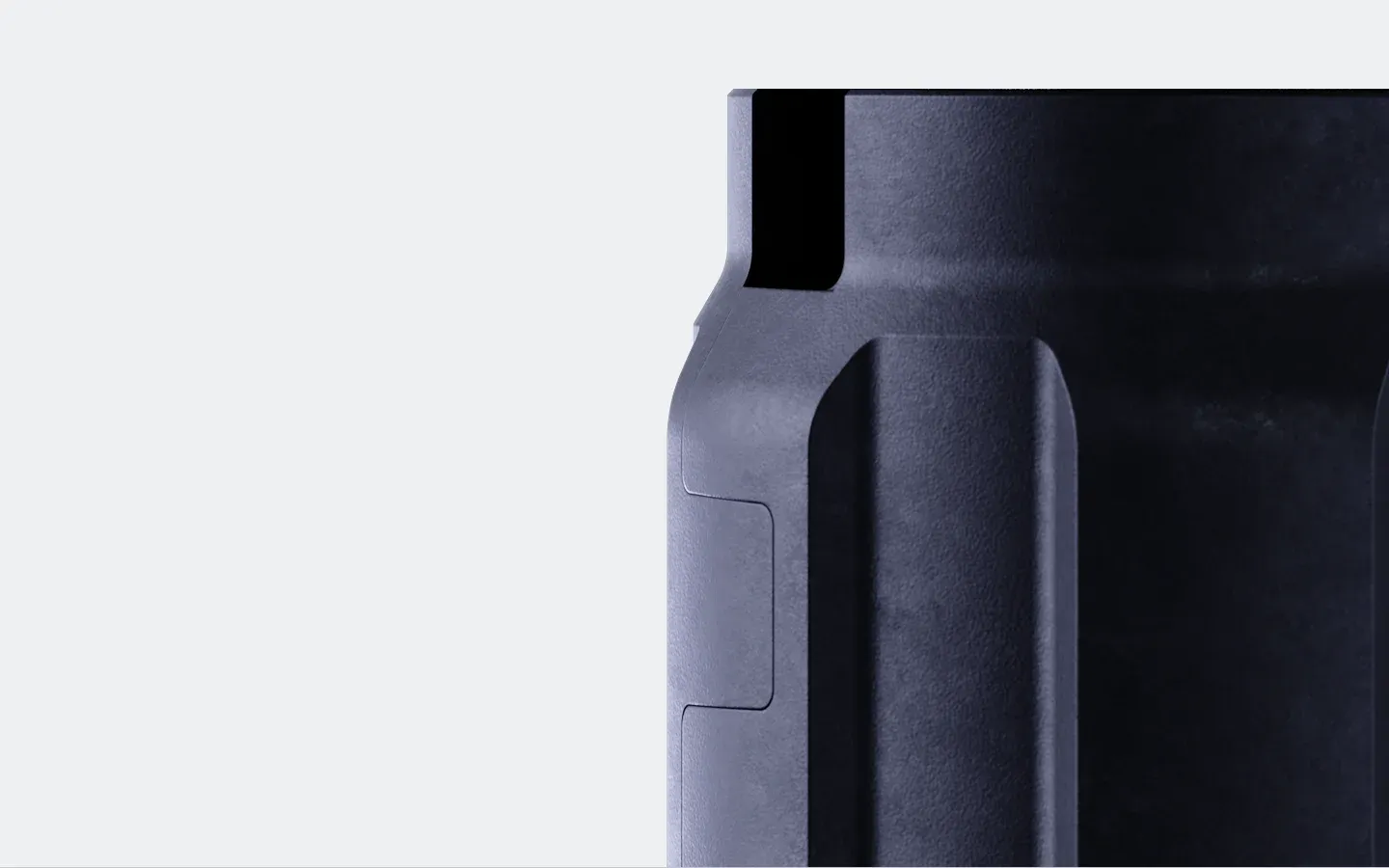

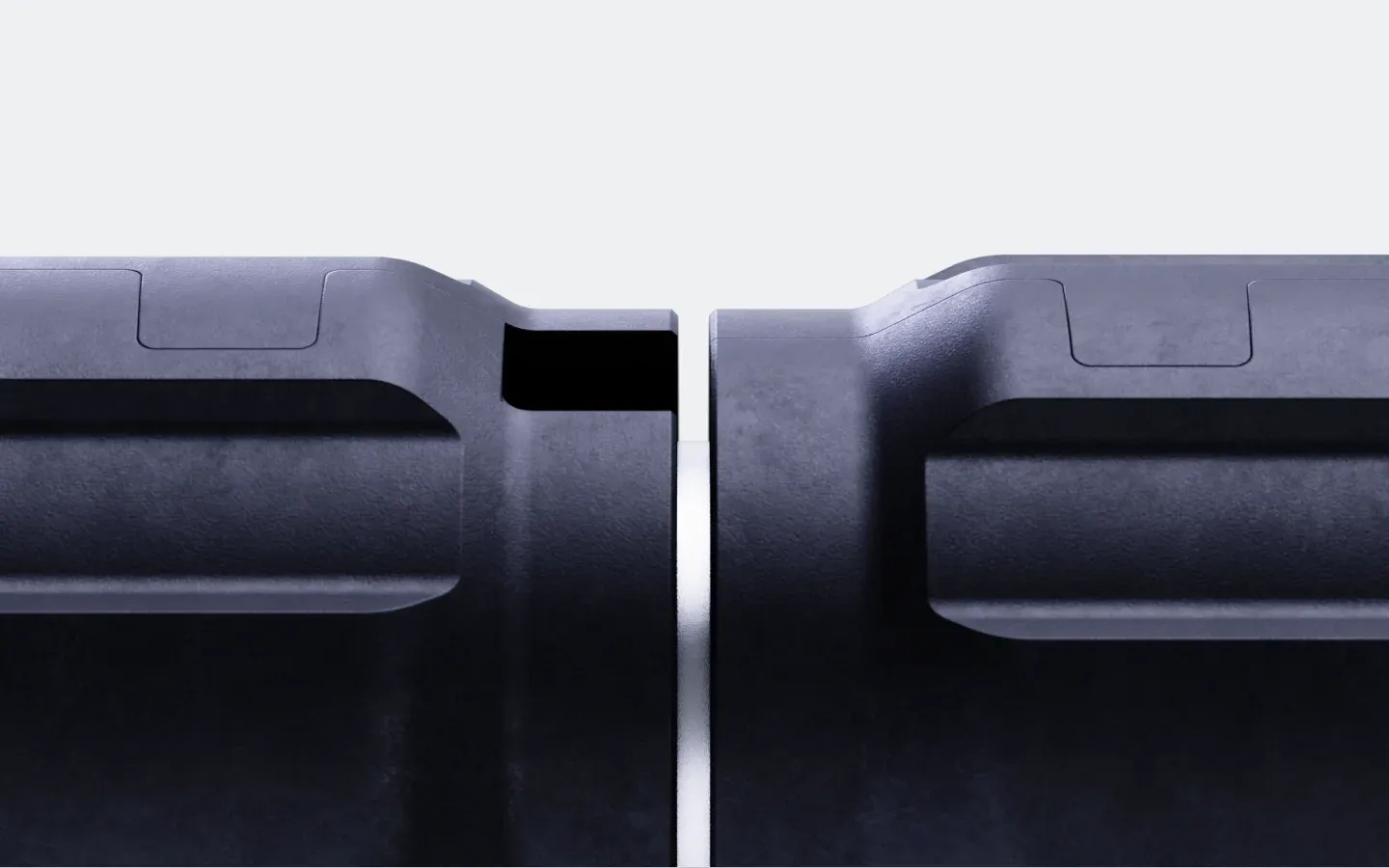

Неподвижные композитные муфты

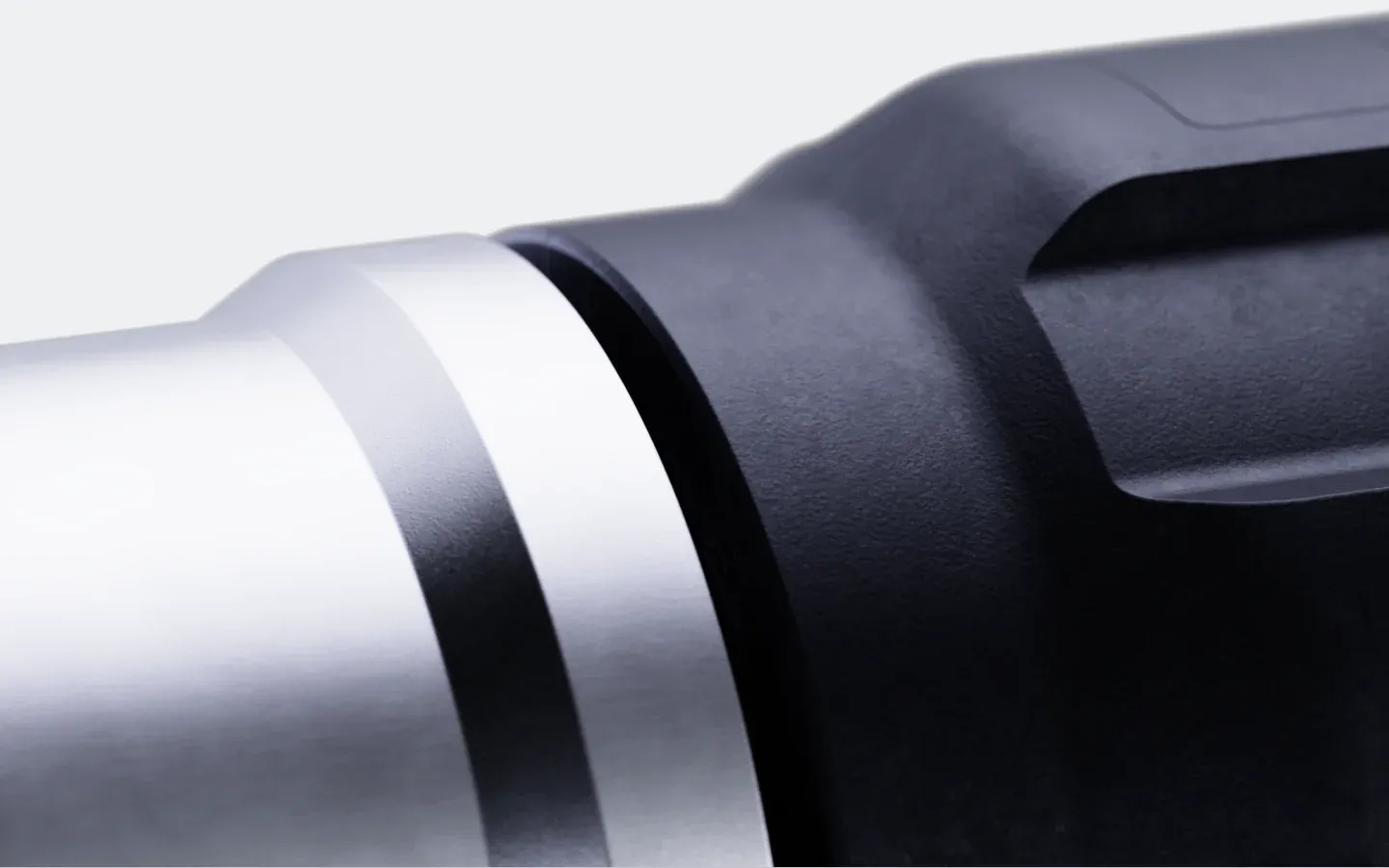

Композитные износостойкие муфты прижимаются к стенке скважины и не вращаются. Переводник из немагнитной стали вращается внутри муфты — трение в зоне контакта переходит из «сталь-сталь» в «сталь-композит».
Демпфирование вибраций
Композитные муфты гасят торсионные, осевые и поперечные шоки. Снижают передачу вибраций от породы на КНБК и поверхностное оборудование.
Немагнитная сталь
Корпус переводника из немагнитной стали — совместим с MWD/LWD. Не вносит магнитных искажений в измерения инклинометра.
Типоразмеры
| Параметр | SVR-120 | SVR-172 |
|---|---|---|
| НД по телу, мм | 120.0 | 172.0 |
| НД муфты, мм | 142.9–152.4 | 209.6–215.9 |
| Длина муфты, мм | 500 | 500 |
| Длина переводника, мм | 1260 | 1260 |
| Материал переводника | Немагнитная сталь | Немагнитная сталь |
Когда применяется
- 01
Сильные вибрации БИ при бурении с РУС в абразивных породах
- 02
Stick-Slip с резкими скачками крутящего момента
- 03
Защита MWD/LWD от ударно-вибрационных нагрузок
- 04
Бурение с PDC-долотами с риском сколов резцов
