X1
Transfer

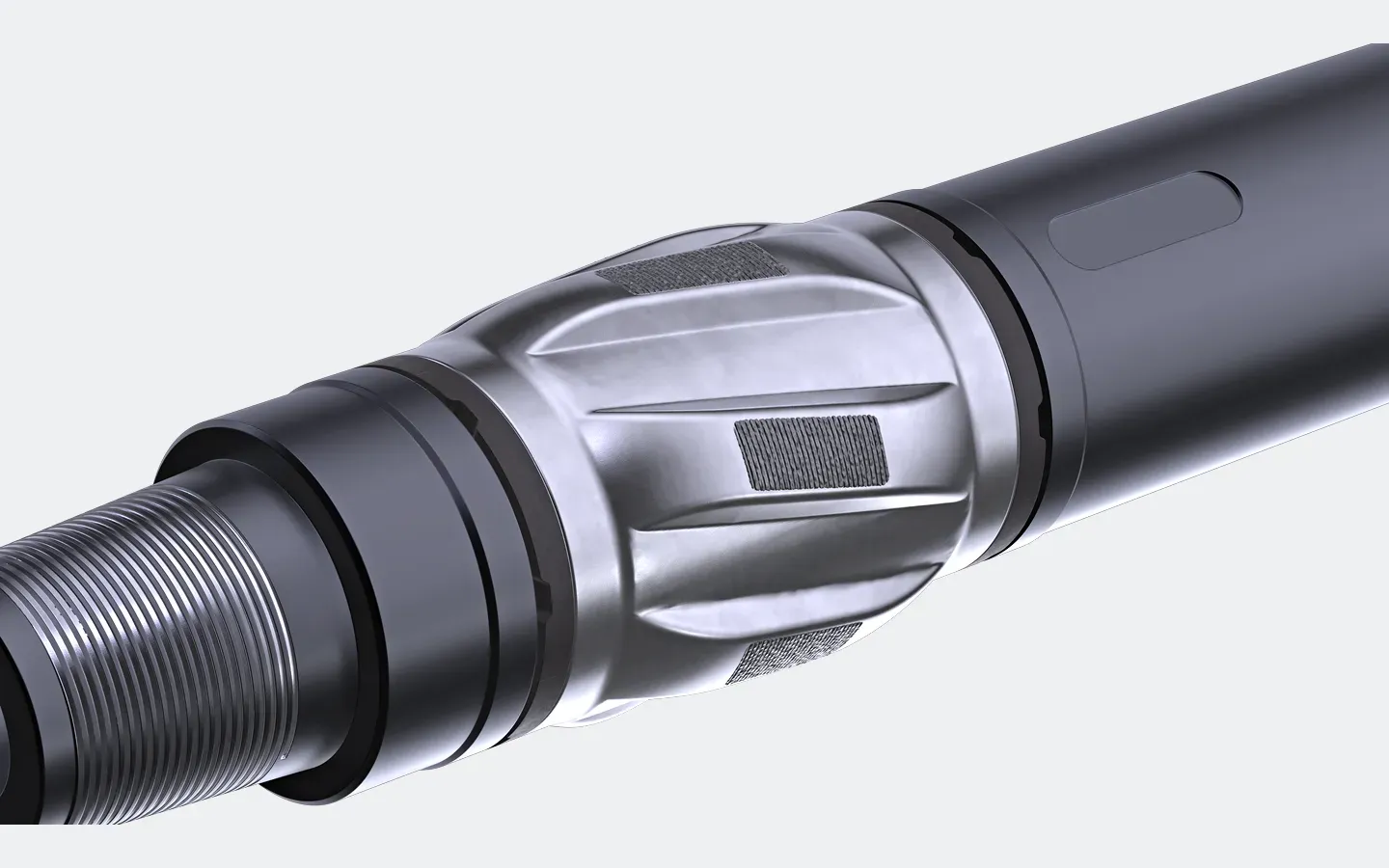

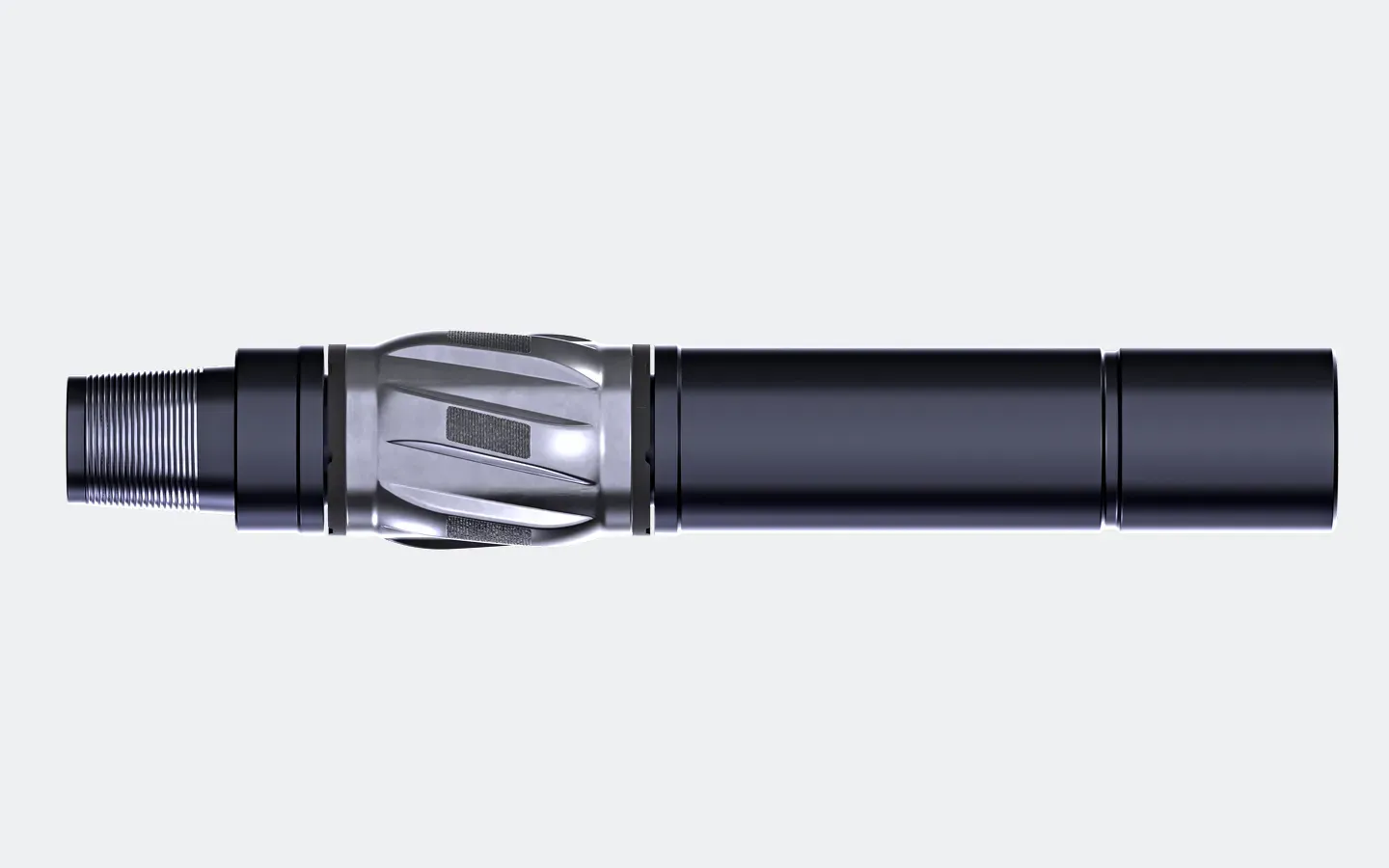

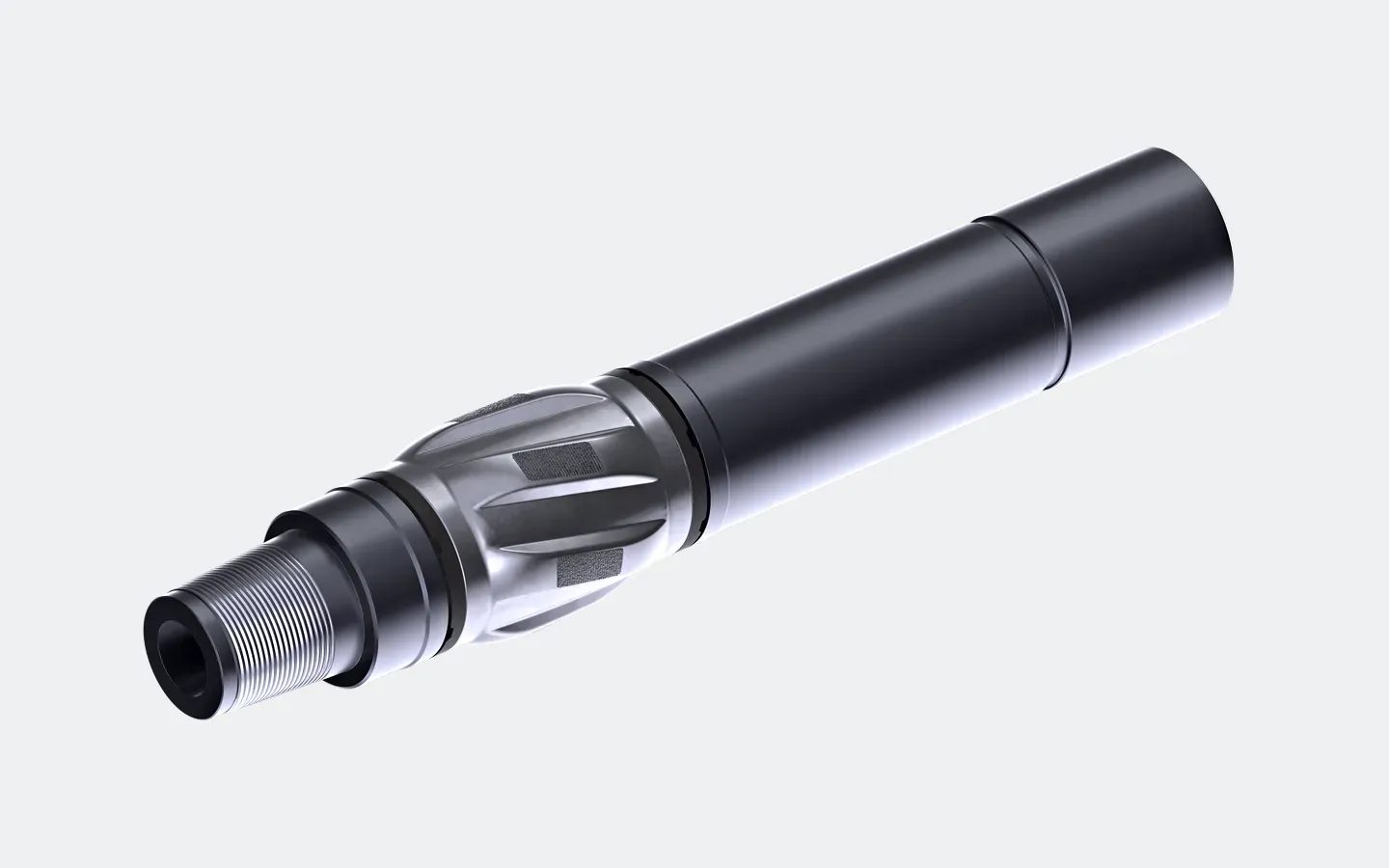

Многофункциональный переводник со стабилизирующими секциями. Самый короткий вариант линейки (760 мм). Применяется в комплексе с FRS на поверхностных интервалах для гашения вибраций и компенсации локальных отклонений геометрии ствола.
Эффект применения линейки Transfer
Стабилизирующие секции кинематически разгружены — вращаются и радиально смещаются относительно корпуса. Компенсируют отклонения геометрии ствола, снижают реактивные боковые нагрузки.
Кинематически разгруженный стабилизатор
Стабилизирующие секции вращаются и радиально смещаются относительно корпуса. Не передают реактивные боковые нагрузки на бурильную колонну.
Подшипниковый модуль с композитом
Адаптивная плавающая подшипниковая секция армирована композитными кольцами. Обеспечивает демпфирование осевых и торсионных шоков.
Цельный корпус

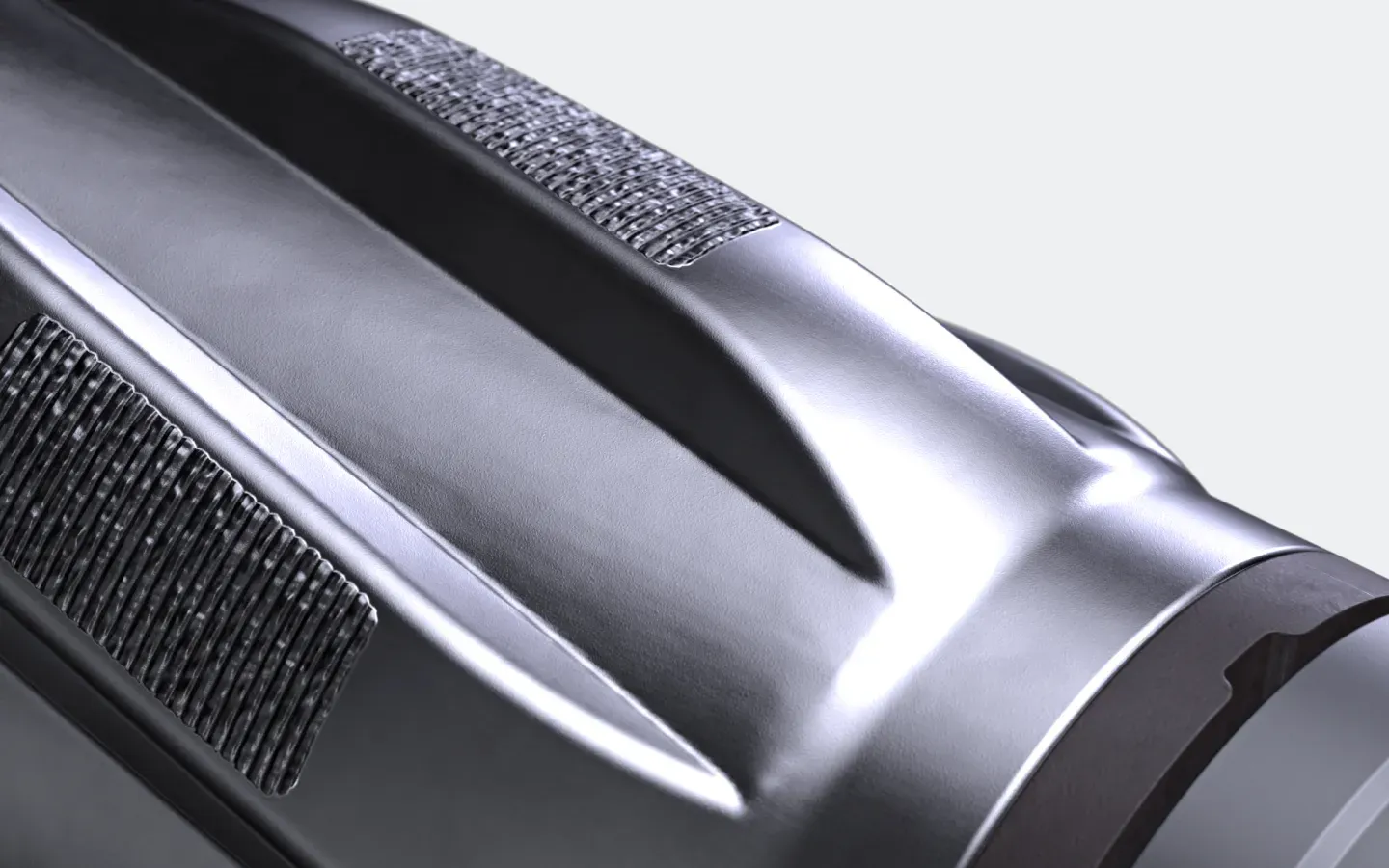

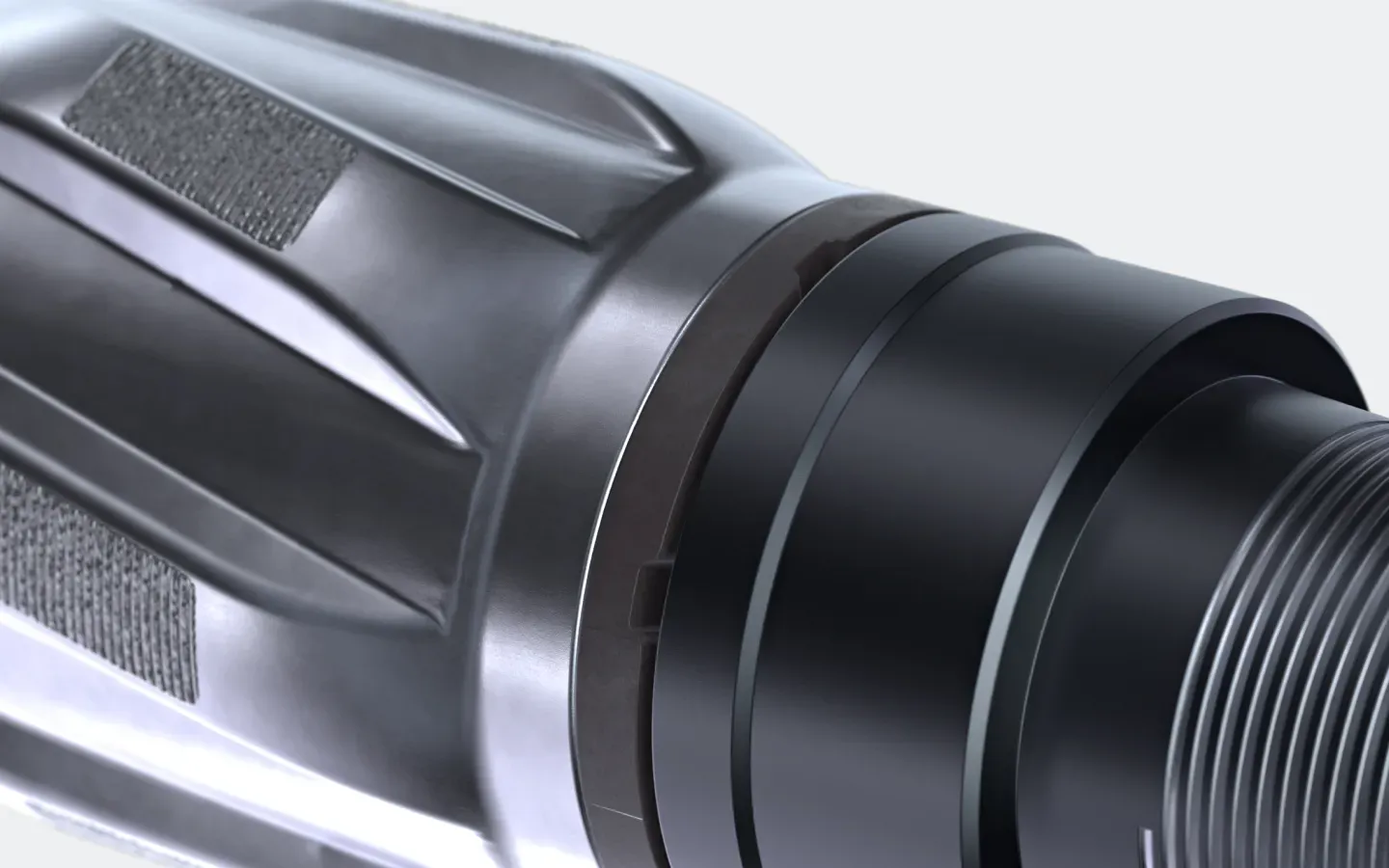

Переводник без резьбовых соединений в зоне нагрузки. Износостойкий хардбендинг на стабилизирующих лопастях.
Типоразмеры
| Параметр | 89 | 102 | 127 |
|---|---|---|---|
| Длина, мм | 760 | 760 | 760 |
| Диаметр по телу, мм | 127.0 | 136.7 | 168.3 |
| Диаметр по лопастям, мм | 136.7–152.4 | 142.9–152.4 | 212.7 |
| Толщина стенки, мм | 10.4 | 10.4 | 12.7 |
| Гидравлический диаметр, мм | 134.1–147.6 | 138.7–147.6 | 203.2 |
| Макс. боковая сила, кгс | 3500 | 3500 | 3500 |
| Ресурс, млн оборотов | 5 | 5 | 5 |
Когда применяется
- 01
Полный комплекс на длинных скважинах: FRS + Transfer X1 + Transfer X6
- 02
Горизонтальный комплекс: Transfer X1 + Transfer X6
- 03
Подавление stick-slip в верхней части бурильной колонны
- 04
Компенсация локальных отклонений геометрии ствола
