TRANSFER X3
Transfer

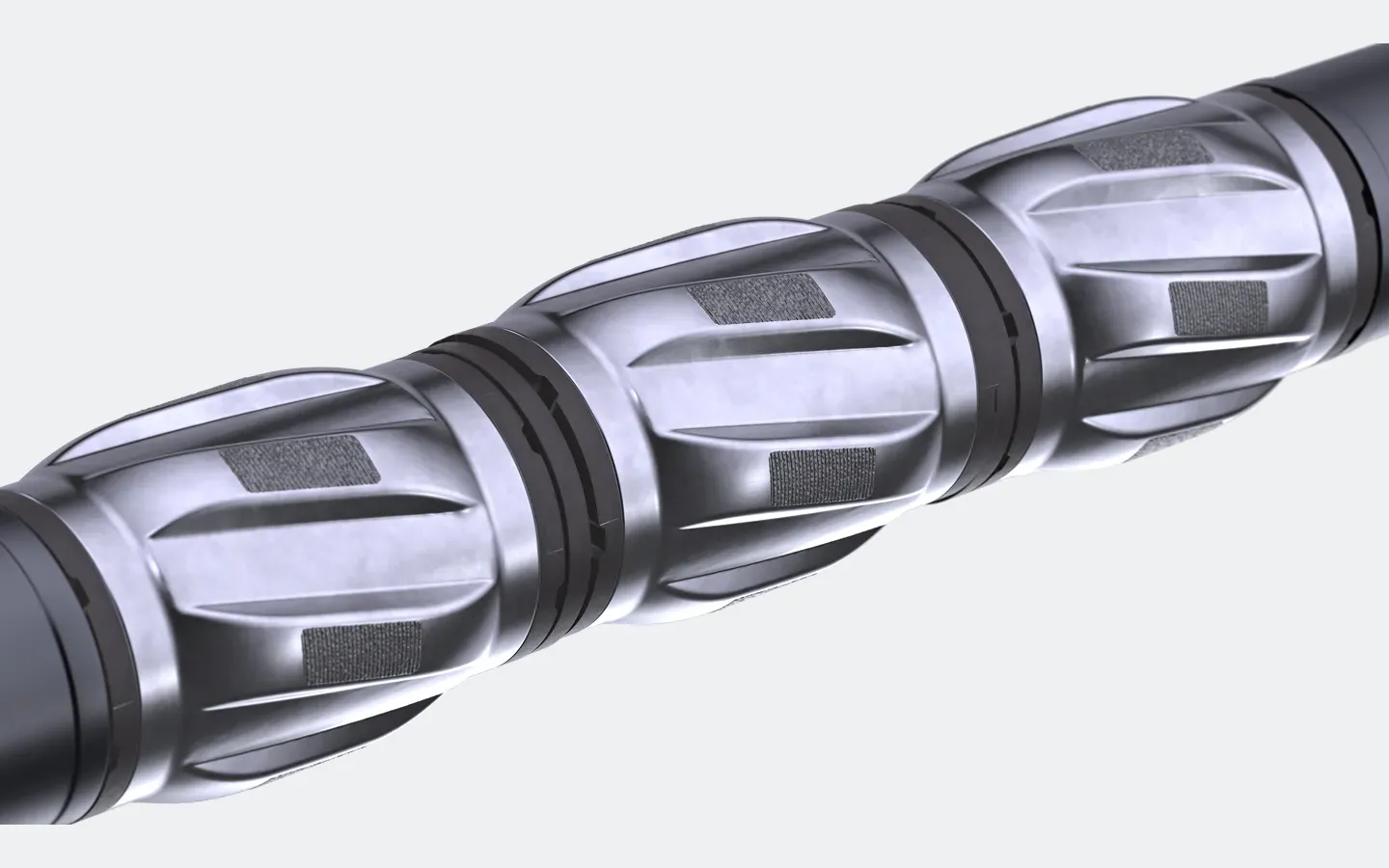

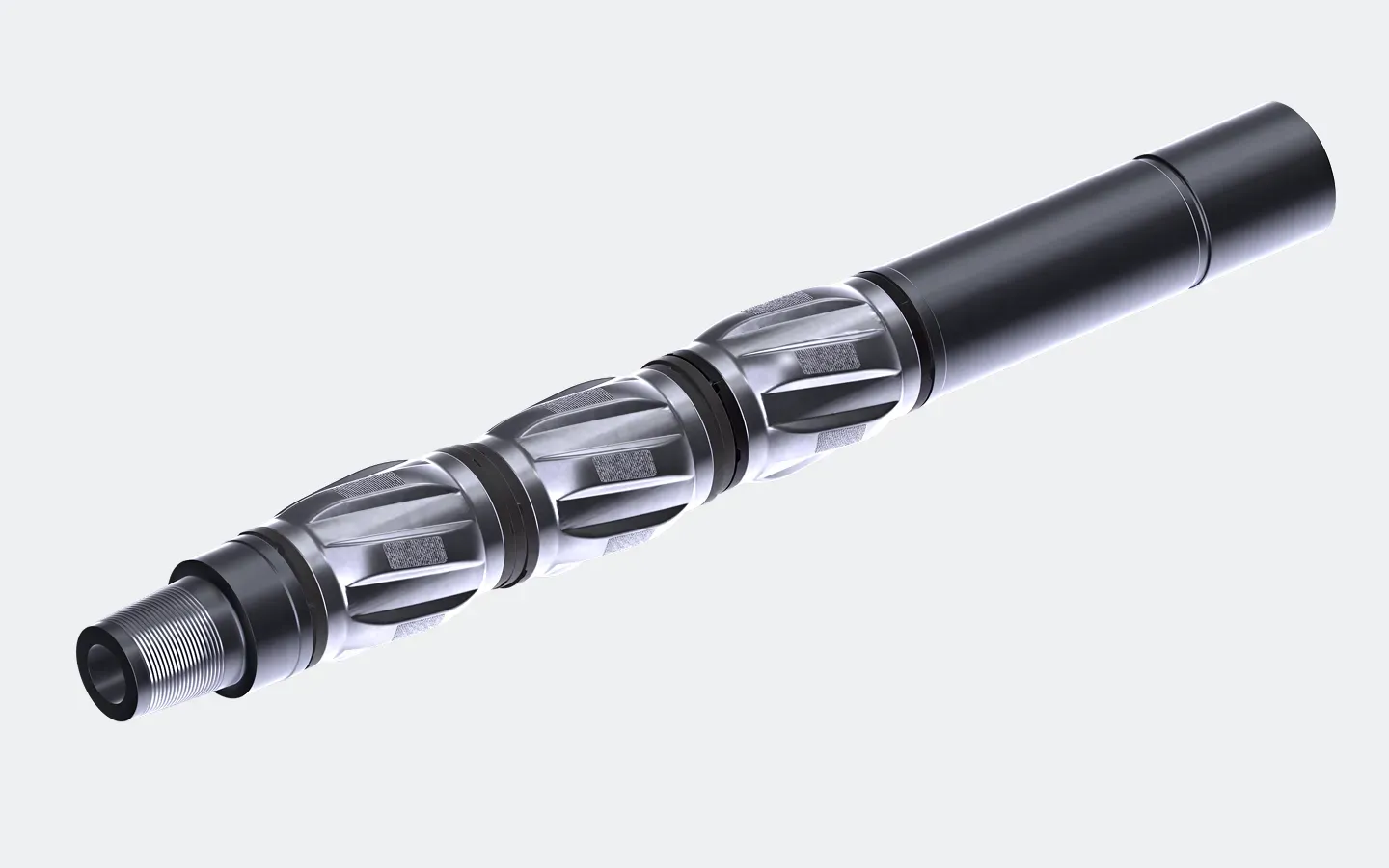

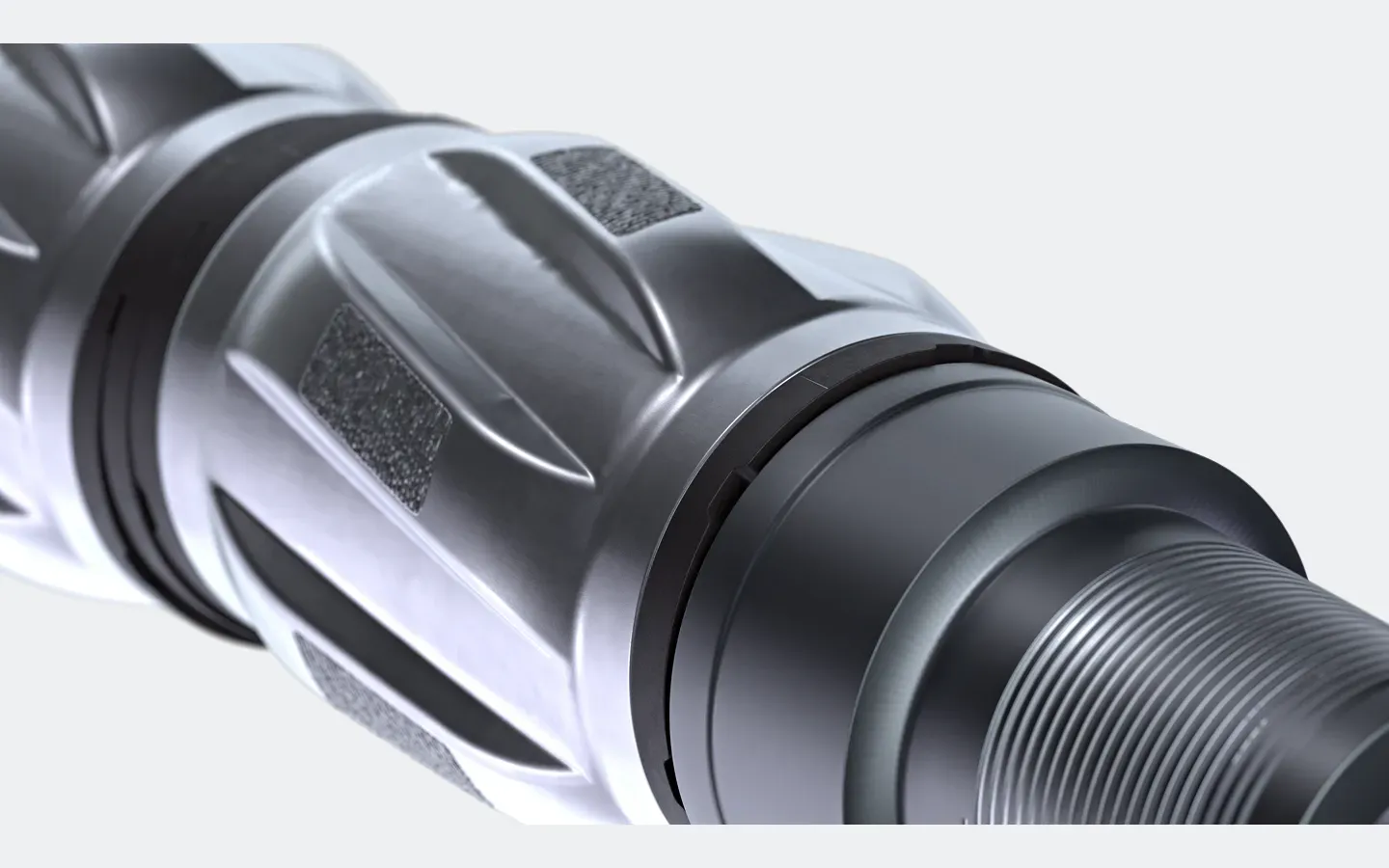

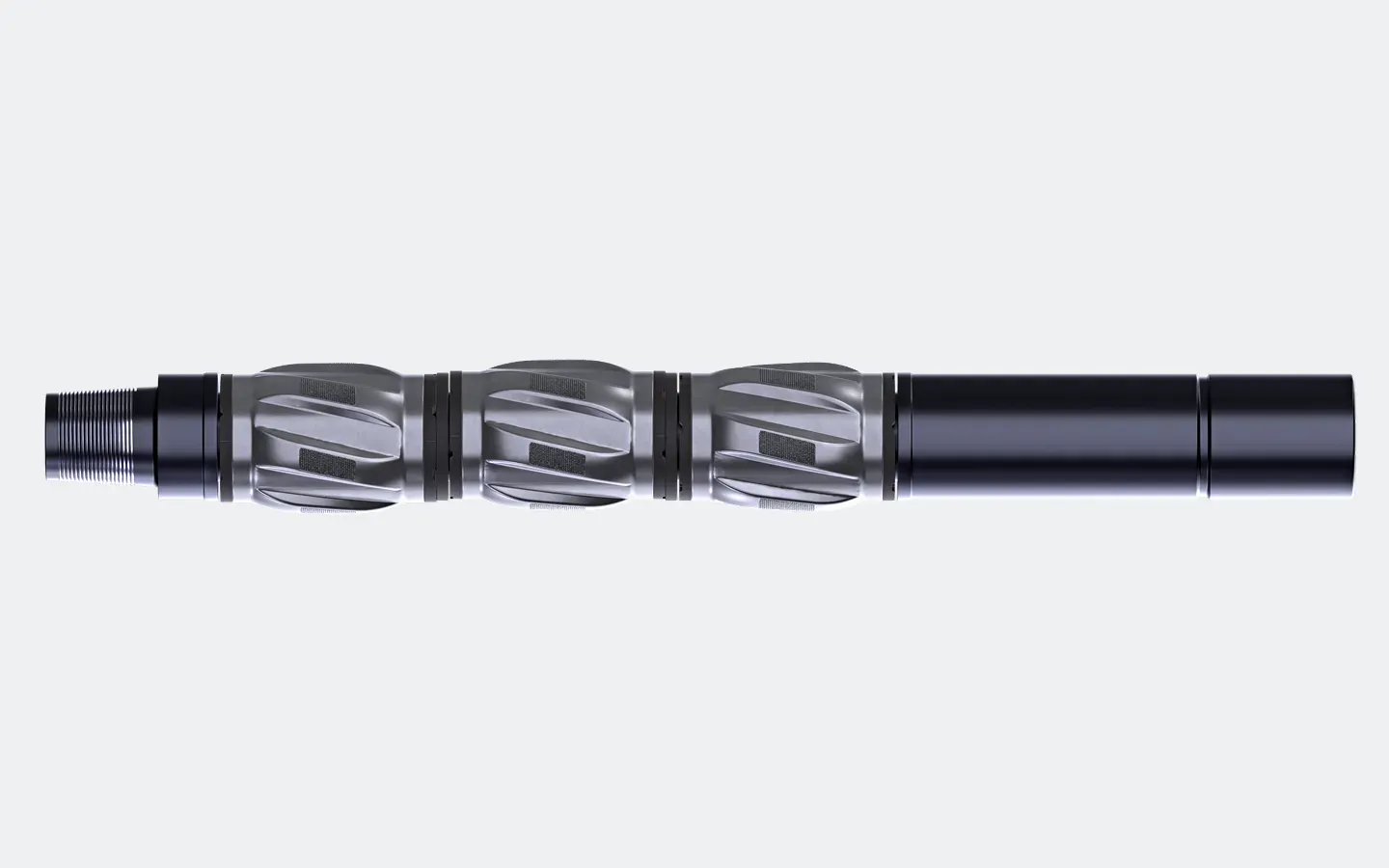

Многофункциональный переводник TRANSFER X3 с тремя стабилизирующими «плавающими» секциями. Промежуточный вариант линейки. Применяется для эффективного гашения вибраций, снижения трения вращения, преимущественно над КНБК и доведения бОльших нагрузок до долота.
Эффект применения линейки Transfer
Стабилизирующие секции кинематически разгружены. Применяется только в КНБК — снижает торсионные и осевые шоки на долоте.
Кинематически разгруженный стабилизатор
Стабилизирующие секции вращаются и радиально смещаются относительно корпуса. Демпфирует латеральные и торсионные нагрузки на бурильную колонну.

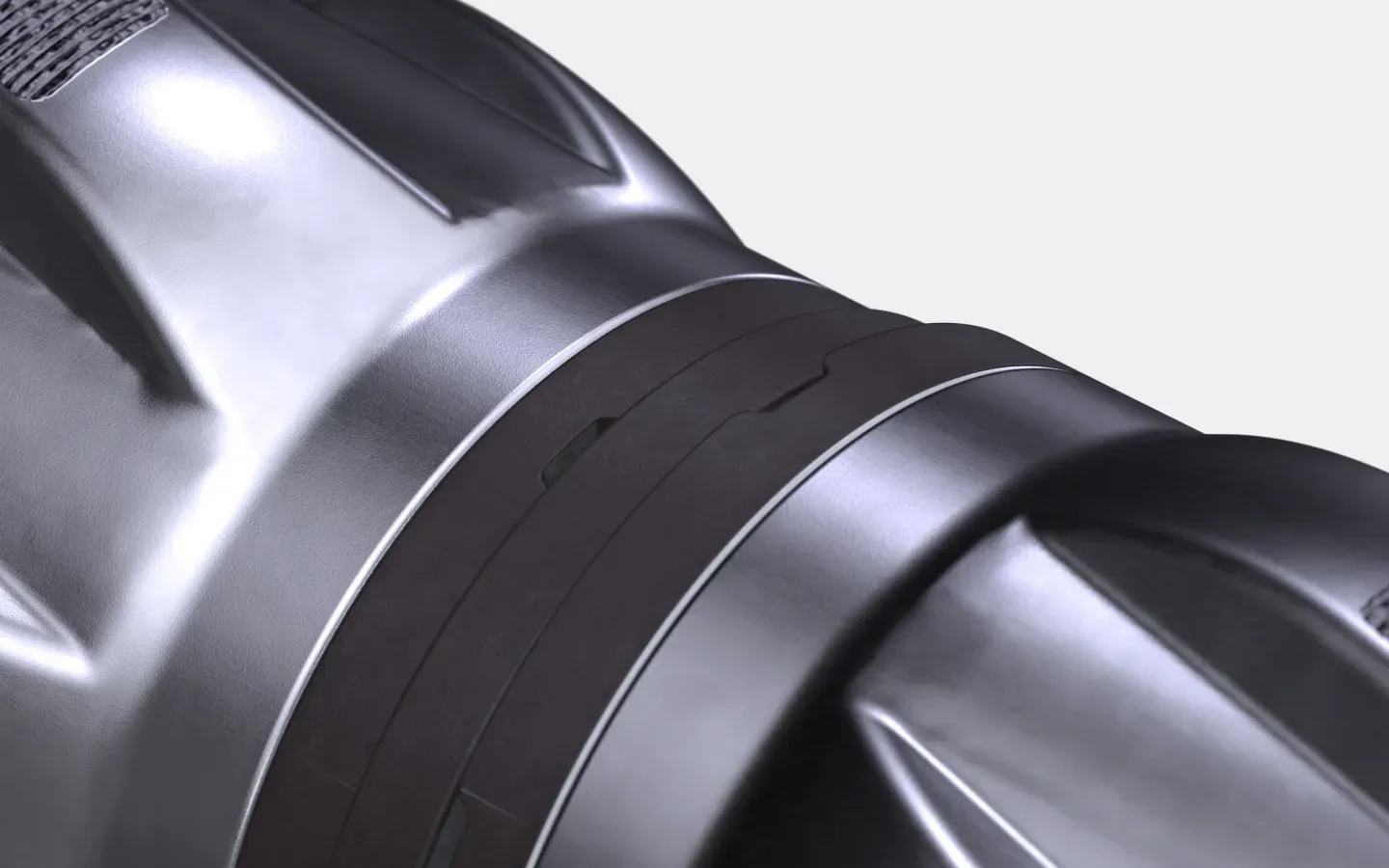

Подшипниковый модуль с композитом
Адаптивная плавающая подшипниковая секция армирована композитными кольцами. Обеспечивает демпфирование латеральных и торсионных вибраций.
Постоянное проходное сечение
Низкий перепад давления внутри переводника - как на стандартных УБТ
Типоразмеры
| Параметр | 89 | 102 | 127 |
|---|---|---|---|
| Длина, мм | 1225 | 1225 | 1225 |
| Диаметр по телу, мм | 127.0 | 136.7 | 168.3 |
| Диаметр по лопастям, мм | 136.7–152.4 | 142.9–152.4 | 203.2-215.9 |
| Толщина стенки, мм | 10.4 | 10.4 | 12.7 |
| Гидравлический диаметр, мм | 134.1–147.6 | 138.7–147.6 | 203.2 |
| Макс. боковая сила, кгс | 3500 | 3500 | 3500 |
| Ресурс, млн оборотов | 5 | 5 | 5 |
Когда применяется
- 01
Только КНБК — без поверхностных Transfer-секций
- 02
Бурение с высокими нагрузками на долоте
- 03
Подавление stick-slip и осевых шоков в нижней части колонны
- 04
Защита PDC-долот от сколов резцов
Получите индивидуальный расчёт
Мы запросим исходные данные, подберем подходящие технологии, произведём моделирование и представим результаты
