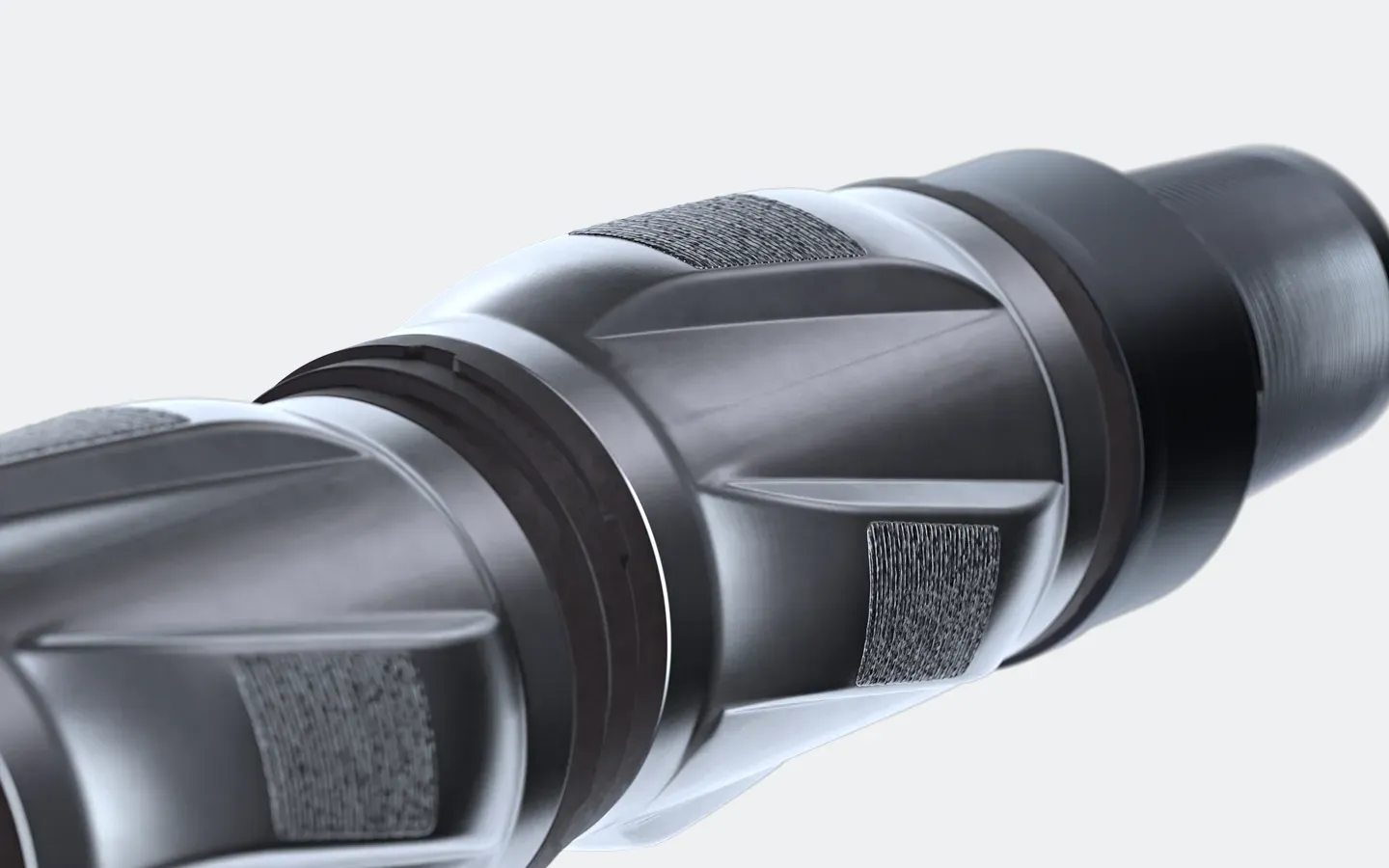

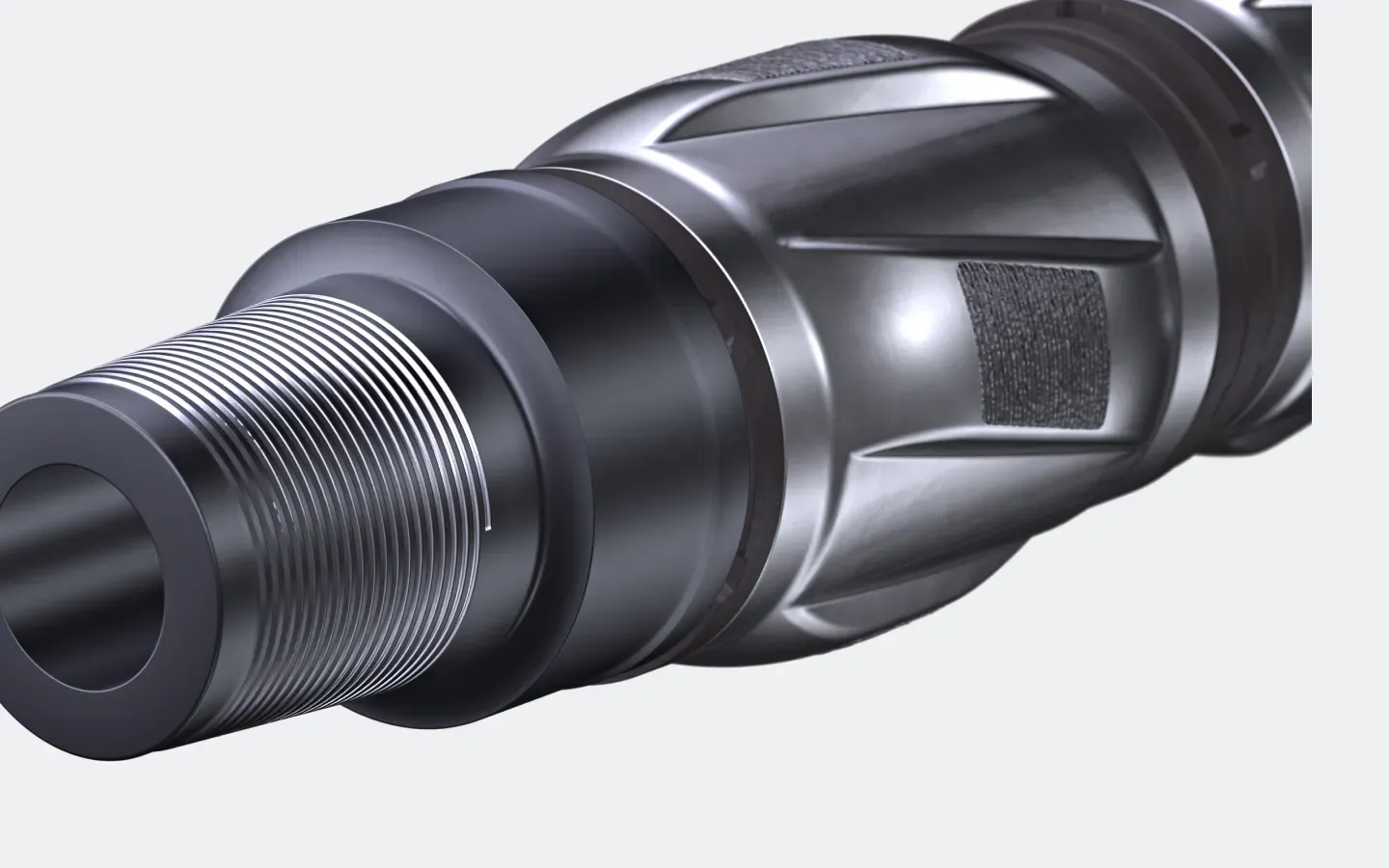

TRANSFER X6
Transfer

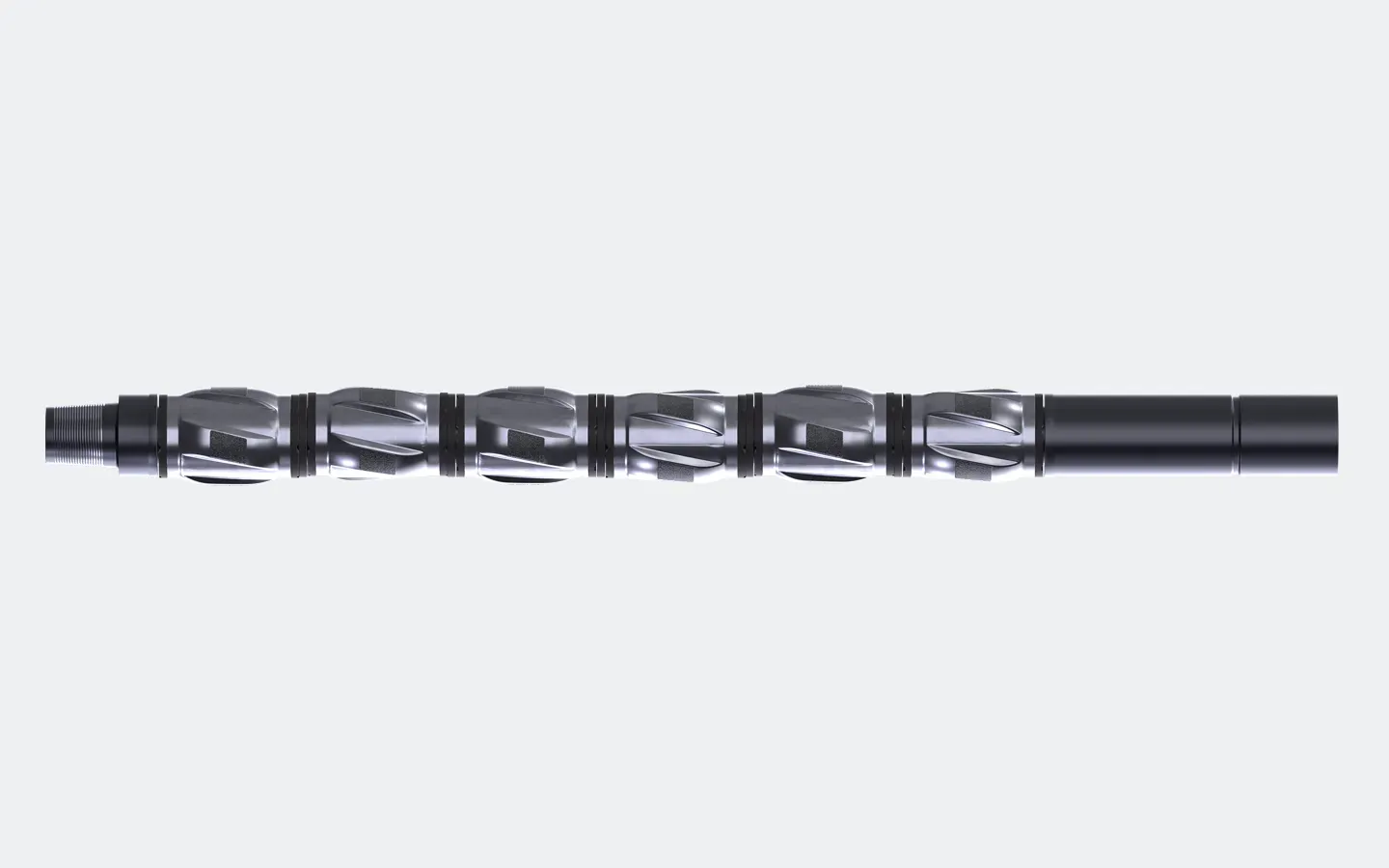

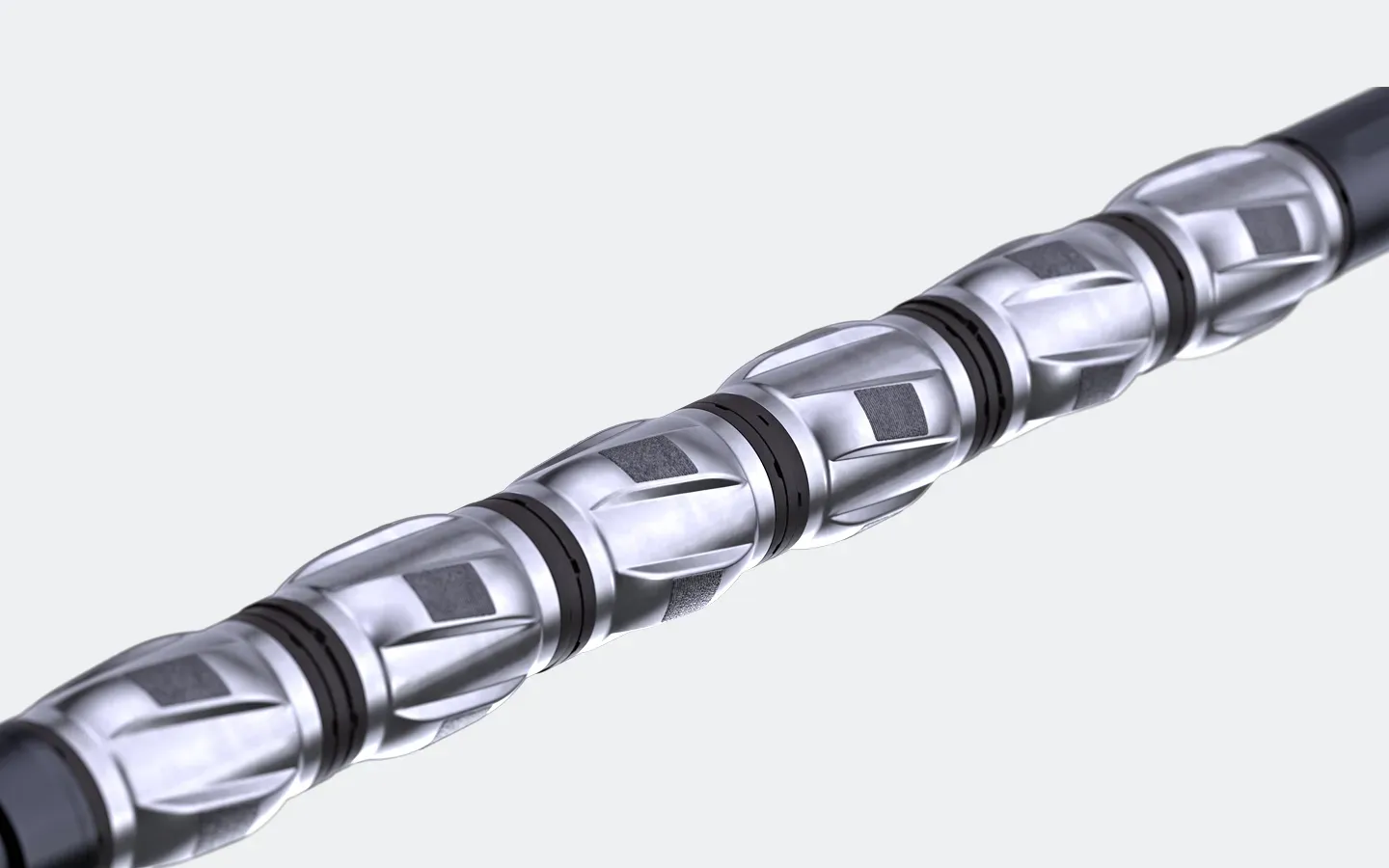

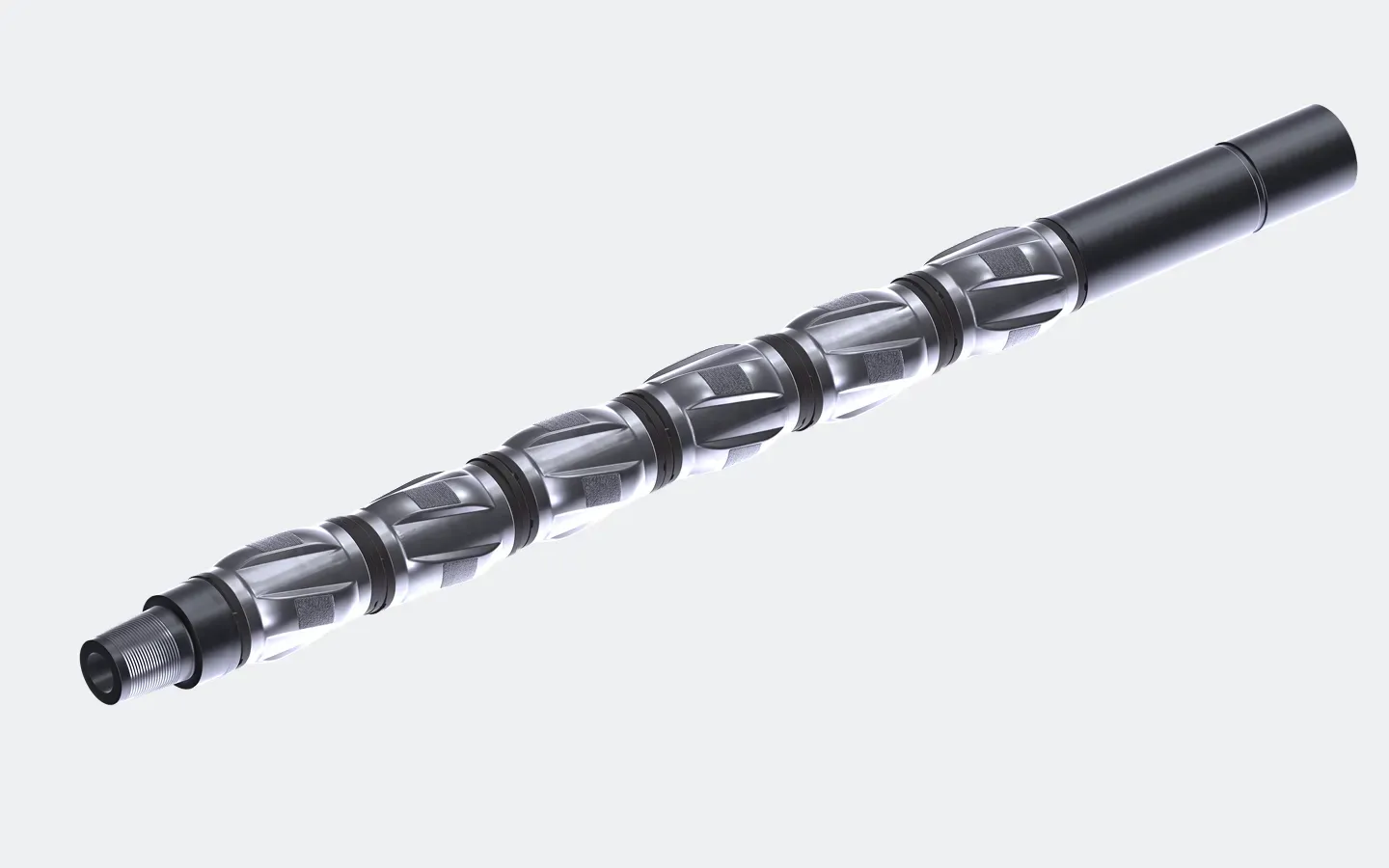

Многофункциональный переводник с шестью стабилизирующими секциями. Самый длинный вариант линейки. Применяется для эффективного гашения вибраций, снижения трения вращения над КНБК и доведения бОльших нагрузок до долота.
Эффект применения линейки Transfer
Стабилизирующие секции кинематически разгружены. Самая большая зона гашения вибраций в линейке Transfer — за счёт длины 1915 мм.
Максимальная длина в линейке
Длина 1915 мм даёт самую большую зону демпфирования среди Transfer X1/X3/X6. Применяется там, где нужно максимально перекрыть участок концентрации шоков.
Кинематически разгруженный стабилизатор
Стабилизирующие секции вращаются и радиально смещаются относительно корпуса. Не передают реактивные боковые нагрузки на бурильную колонну.
Подшипниковый модуль с композитом
Адаптивная плавающая подшипниковая секция армирована композитными кольцами. Обеспечивает демпфирование осевых и торсионных шоков.
Типоразмеры
| Параметр | 89 | 102 | 127 |
|---|---|---|---|
| Длина, мм | 1915 | 1915 | 1915 |
| Диаметр по телу, мм | 127.0 | 136.7 | 168.3 |
| Диаметр по лопастям, мм | 136.7–152.4 | 142.9–152.4 | 203.2-215.9 |
| Толщина стенки, мм | 10.4 | 10.4 | 12.7 |
| Гидравлический диаметр, мм | 134.1–147.6 | 138.7–147.6 | 203.2 |
| Макс. боковая сила, кгс | 3500 | 3500 | 3500 |
| Ресурс, млн оборотов | 5 | 5 | 5 |
Когда применяется
- 01
Полный комплекс на длинных скважинах: FRS + Transfer X1 + Transfer X6
- 02
Поверхность + КНБК: FRS + Transfer X6 — вибрации в обоих интервалах
- 03
Максимальное гашение шоков на длинных горизонтальных секциях
- 04
Защита РУС/MWD/LWD и поверхностного оборудования от вибраций
